환기 장비

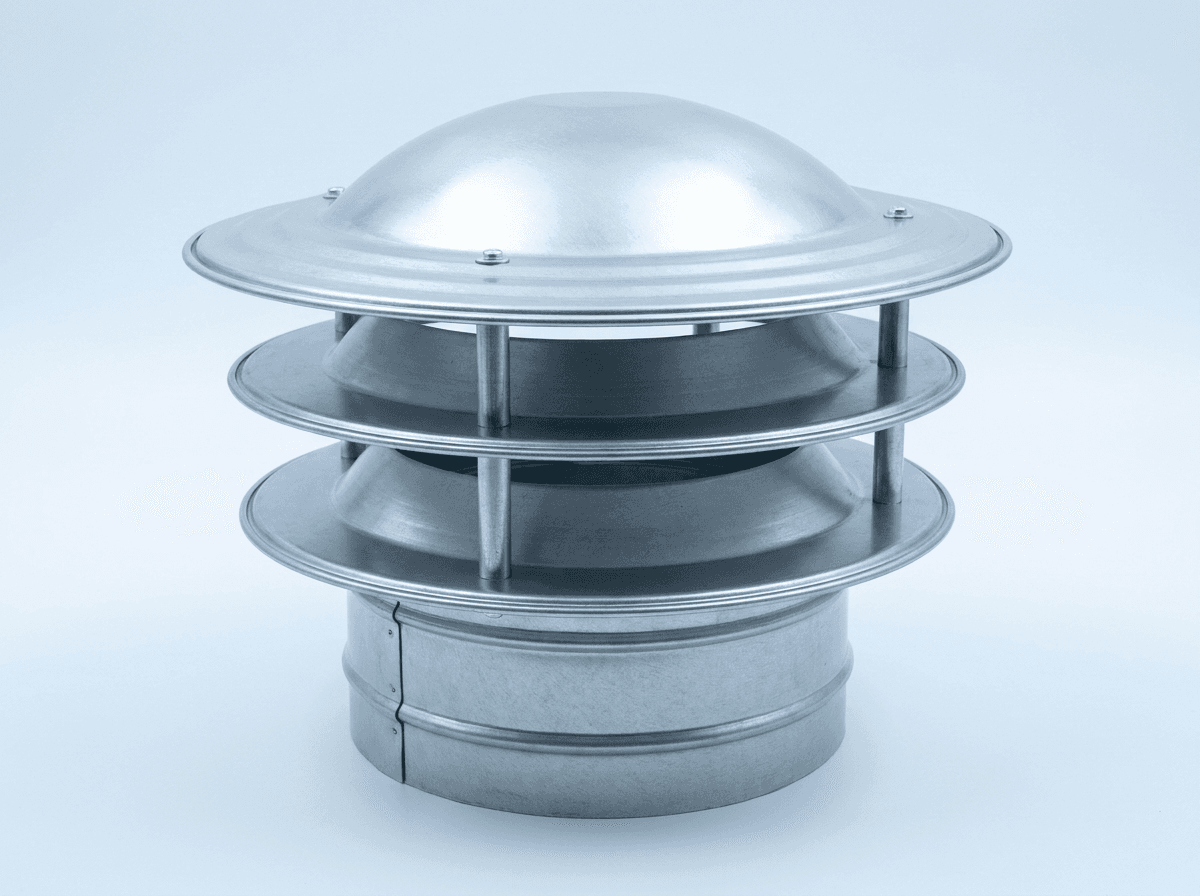

고정식 기류형 흡출기
베르누이 원리와 벨마우스 구조로 배기하는 무고장 고정형.
회전 기능은 없이 베루누이 응용 다층 루버 구조로 배기하는 고정형 흡출기입니다. 움직이는 부품이 없어 고장이 없고, 태풍이 잦은 지역이나 유지보수가 어려운 높은 지붕에 적합합니다. 루버 사이로 빗물 유입을 막으면서 상시 배기가 이루어집니다. 하지만 원심력 흡출기 보다는 배출 능력이 다소 감소됩니다
- 무가동부 구조 — 고장·소음 없음
- 강풍·태풍에 강한 견고한 구조
- 다단 유도판 구조로 빗물 유입 방지
- 알미늄(AL) 베이스 75Ø~350Ø, 컬러판(C/S) 베이스 400Ø~1000Ø 제작 가능
공장발전·플랜트 시설해안 지역 건물고층 지붕
사양
- 재질
- 상·하부 알루미늄(AL) — 대형 사이즈는 하부 베이스 아연(GI) 컬러판 시트
- 구동 방식
- 고정형 (무가동부) — 베르누이 원리 · 벨마우스 형태(기류상승)
- 표면 처리
- 육각볼트 방청 아연도금 · 고정넛트 풀림 방지형
- 설치
- 옥상 덕트 상단 플랜지
부품 명칭 (①–⑨)
- ①상부 배출 유도판 (AL)
- ②육각볼트 (방청 아연도금)
- ③고정 가이드 (AL)
- ④기류 배출 유도판 (AL)
- ⑤기류 상승 유도판 (AL)
- ⑥고정 넛트 (풀림 방지용)
- ⑦고정 브라켓트
- ⑧고정 Body (C/S)
- ⑨외부 후레싱 (C/S)
고정식 기류형 흡출기 제원표
표준형 (Ø300–Ø600)

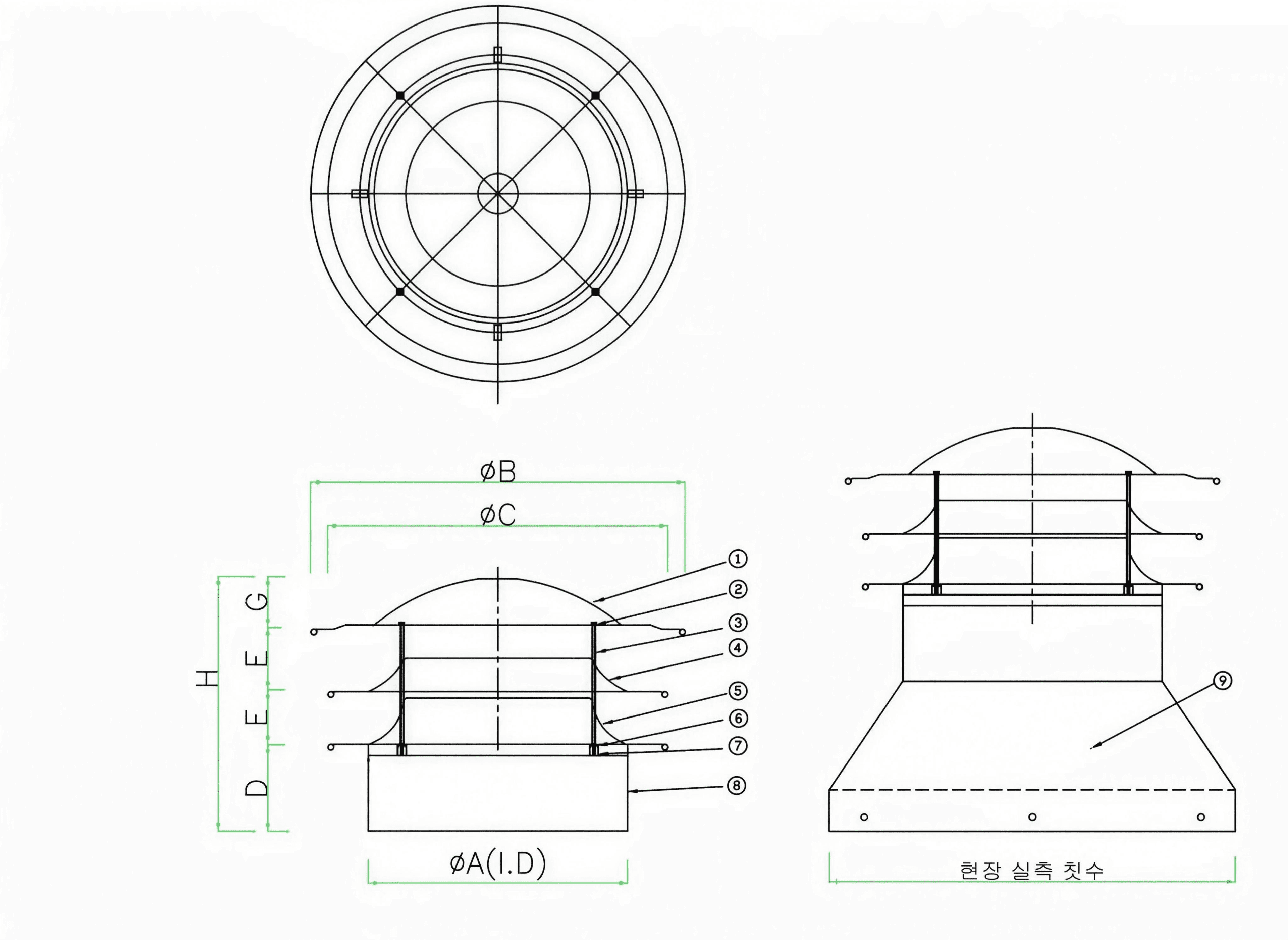

A: 내경(I.D) · H: 전체 높이 · 단위: mm
| SIZE | A (I.D) | B | C | D | E | F | H |
|---|---|---|---|---|---|---|---|
| Ø300 | 300 | 450 | 410 | 155 | 60 | 60 | 340 |
| Ø450 | 450 | 650 | 580 | 155 | 80 | 85 | 400 |
| Ø600 | 600 | 810 | 740 | 155 | 90 | 100 | 440 |
APV 시리즈 (대형)

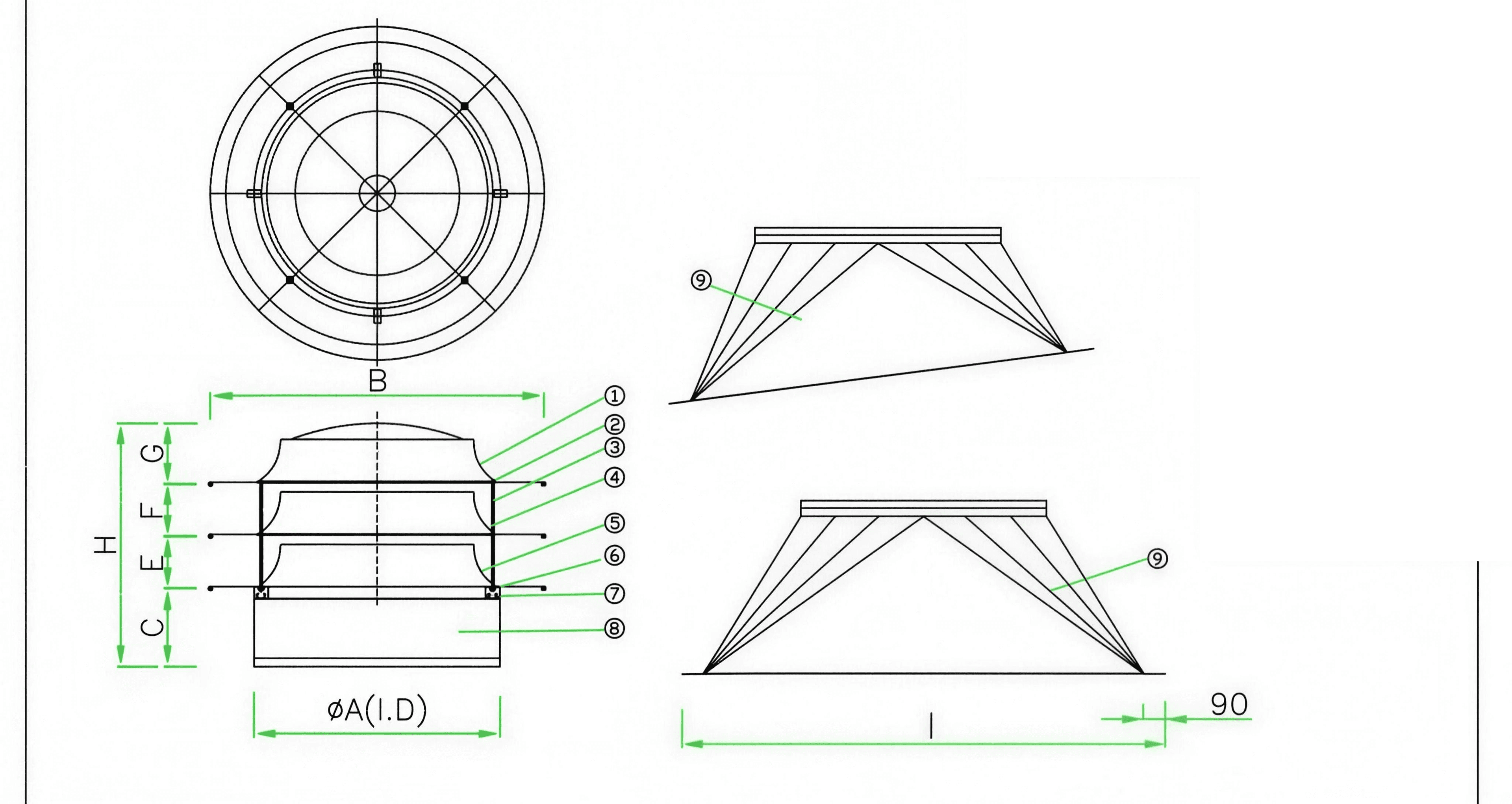

A: 내경(I.D) · H: 전체 높이 · I: 외부 후레싱 폭 · 단위: mm
| MODEL | A (I.D) | B | C | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|
| APV-75 | 750 | 930 | 220 | 120 | 120 | 180 | 640 | 1400 |
| APV-90 | 900 | 1180 | 240 | 120 | 120 | 180 | 660 | 1500 |
| APV-100 | 1000 | 1200 | 250 | 120 | 120 | 180 | 670 | 1600 |
- 제품의 성능 향상을 위하여 예고 없이 변경될 수 있습니다.
- 제품의 치수와 도면의 치수는 다소 상이할 수 있습니다.
